電動免沖刷截止閥工作原理和結構說明

為避免介質高速沖刷，閥門采用倒流(高進低出)結構，閥門密封副采用先節流并阻斷臟物，再利用節流后的介質使密封面得到自清潔，從而徹底解決了內漏問題，具體原理如下。

抗沖刷截止閥關閉初期，環形密封面開始節流，阻斷較大固體顆粒進到閥瓣和閥座錐形密封處，只有細小顆粒的污物還會進入到閥門錐面密封空間。此時介質的Z大流速發生在閥瓣和閥座環形空間內，從而使閥門錐面密封副避免了高速介質的沖刷。

抗沖刷截止閥節流中斷，是針對進入截止閥密封面上的細小顆粒物而設計的。此時介質通過閥瓣和閥座間的細小空隙產生的高速氣流或水流對密封面起到一個吹掃的作用，從而使污物無法在密封面停留，進而清潔了密封面。

免沖刷截止閥關閉狀態，從而實現了抗沖刷截止閥的全部功能。

特點
1、閥門采用直通式結構。
２、為避免在使用過程中，介質對密封副的高速沖刷，密封副采用雙閥座結構，先節流并阻斷臟物，再
利用節流后的介質使密封面得到自清潔，從而解決了在閥門關閉時，由于較臟的介質壓在閥座密
封面上，使閥門產生泄漏和使用壽命短的問題。
3、公稱通徑DN≤50mm 的抗沖刷截止閥閥體與閥蓋的連接是夾箍銷軸式連接，DN65 以上的抗沖刷截止閥
的閥體與閥蓋的連接采用自密封式法蘭連接形式。這兩種結構都具有拆、裝方便，安全可靠。
4、閥門兩端支管為焊接連接。
5、閥座、閥瓣密封面均采用進口鈷基硬質合金噴焊而成。密封面具有硬度高，耐磨擦，抗擦傷等特點。
6、采用氮化鋼做為閥桿材料，使之滲氮后的閥桿表面硬度高、耐磨、抗擦傷，同時具有防腐蝕，使用
壽命長的特點。
注意事項
1、本閥門只作全開或全關使用，不能作調節閥使用。
2、閥門在鍋爐1.5倍工作壓力強度試驗時禁止操作，以免損壞密封面。
3、傳動部位應保持清潔，定期加注潤滑油。
4、開啟或關閉應用手輪或電動裝置，盡量不借助于杠桿或其它工具。
5、介質流向為高進低出（倒流） ，安裝時保證介質流向與閥體上流向箭頭方向一致，切勿裝反。
6、閥門可安裝在管道上的任何位置，同時根據介質的溫度選擇碳鋼或合金鋼材料的閥門。

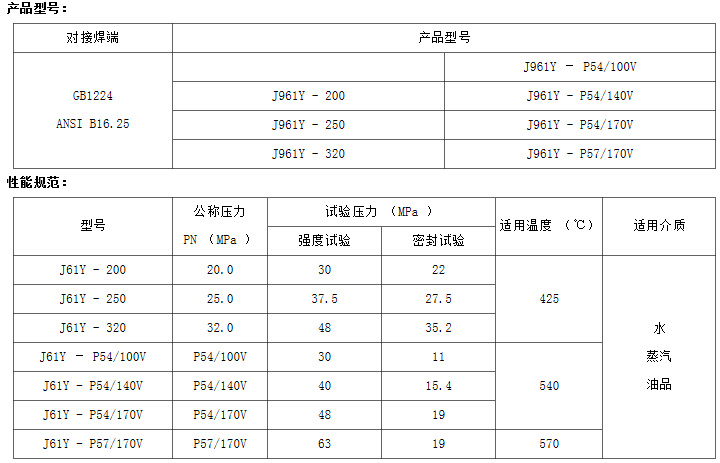

主要性能參數

 產品特點
（1）產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
（2）閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為
（3）閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面
（4）閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
（5）閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

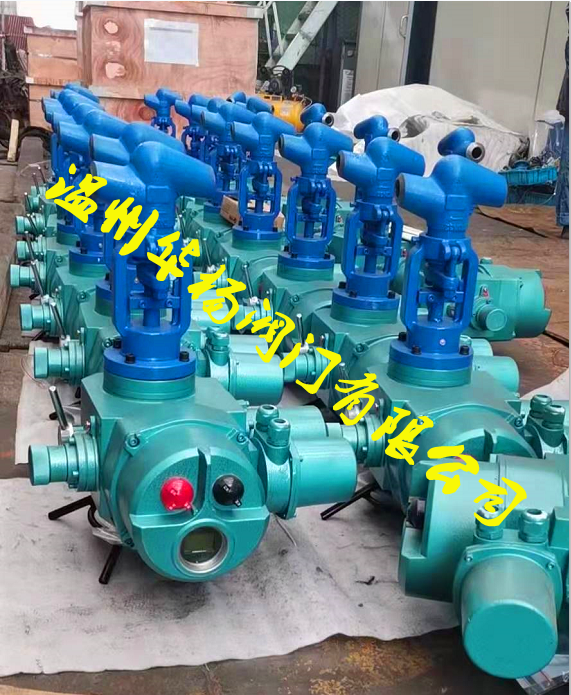

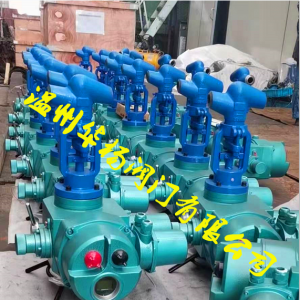

（6）電站截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。
