產品資料：
內螺紋三閥組SS-M2F8(2)性能及特點:
1.本產品有內內螺紋連接,錐面密封結構.
2.適合用于油、水、氣體等非腐蝕性介質及硝酸、醋酸等腐蝕性介質.
3.適用溫度:-29-425℃
4.設計制造標準:ASME B16.34-2004、GB/T 12224-2005、JB/T 8473-1996.
5.閥門檢驗和試驗標準:API 598-1996、GB/T 13927-1992.
6.閥體材質牌號標準:碳鋼:ASTM A105/A105M,GB/T 12228-1989,不銹鋼:ASTM A276/ASTM A314,GB/T 1220-1992.

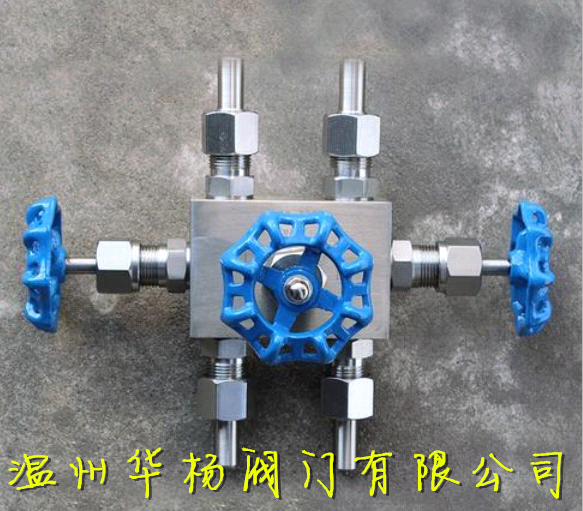

J23SA三閥組針型閥產品概述：
三閥組針型閥重要零件材料
零件名稱 | 閥體、閥蓋、螺栓 | 閥桿、閥瓣、密封圈 | 填料 | 墊片 | 手輪 |
J23SA-320 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙烯、柔性石墨 | 橡膠石棉板 | 碳鋼 |
重要性能規范
型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
殼體 (MPa) | 密封 (液) | 密封 (氣) | |||||
J23SA-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油氣水、酸、 蒸汽、油品等 |
C≤425℃ | |||||||
主要外型及連接尺寸
型號 | 公稱直徑(mm) | 尺 寸 | 重量(Kg) | ||||||
L | V1 | Do | H | H1 | L1 | L1 | |||
J23SA-320 | 260 | 14 | 65 | 175 | 190 | 160 | 54 | 2.6 | |
J23 SA流量計三閥組主要零件材料：
零件名稱 | 閥體、閥蓋、螺栓 | 閥桿、閥瓣、密封圈Stem、Disc, Gasket | 填料 | 墊片 | 手輪 |
J23SA-320 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙烯、柔性石墨PTEF,Soft graphite | 橡膠石棉板 | 碳鋼 |
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
