詳細資料：
| 本閥適用于無腐蝕的飽和水蒸汽低真空管路上，作為閉路設備。該系列閥門密封型蝶閥，蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。DS9D41X-2.5C型其結構為雙閥座形式，兩座之間以及軸端處均為橡膠瞇縫與壓力水（壓值0.25MPa）相結合形式密封。如用戶需要，可在閥體閉上加裝電熱裝置。 |

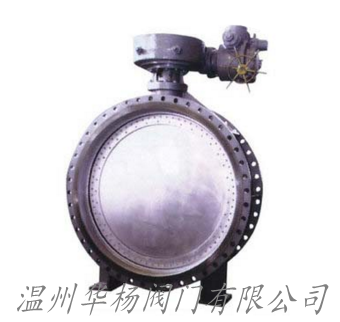

DK941X電動法蘭真空蝶閥主要外形連接尺寸
DN | D | D1 | D2 | L | n-d | b | f | A | B | H |
1000 | 1170 | 1120 | 1080 | 305 | 28-30 | 42 | 5 | 590 | 980 | 2230 |
1200 | 1375 | 1320 | 1280 | 381 | 32-30 | 44 | 5 | 590 | 980 | 2476 |
1400 | 1575 | 1520 | 1480 | 381 | 36-30 | 46 | 5 | 630 | 1117 | 2793 |
1600 | 1790 | 1730 | 1690 | 457 | 40-30 | 48 | 5 | 630 | 1117 | 2850 |
1800 | 1990 | 1930 | 1890 | 457 | 44-30 | 50 | 5 | 850 | 1480 | 3187 |
2000 | 2190 | 2130 | 2090 | 540 | 48-30 | 52 | 5 | 850 | 1480 | 3310 |
2200 | 2405 | 2340 | 2295 | 590 | 52-33 | 56 | 6 | 850 | 1554 | 3915 |
2400 | 2605 | 2540 | 2495 | 650 | 56-33 | 60 | 6 | 850 | 1554 | 4187 |
2600 | 2805 | 2740 | 2695 | 700 | 60-33 | 64 | 6 | 1533 | 1435 | 4409 |
2800 | 3030 | 2960 | 2910 | 760 | 64-36 | 66 | 6 | 1585 | 1837 | 4760 |
3000 | 3230 | 3160 | 3110 | 810 | 68-36 | 70 | 6 | 1585 | 1837 | 5008 |
DK941X電動真空蝶閥主要參數
型號 | Ds9D41X-2.5C | Ds9D41XF-2.5C | ||
公稱壓力（MPa） | 0.25 | 0.25 | ||
試驗壓力（MPa） | 強度試驗 | 0.4 | 0.4 | |
密封試驗 | 0.275 | 0.275 | ||
工作壓力（MPa） | 0.25 | 0.25 | ||
適用介質 | 無腐蝕飽和水蒸氣 | |||
適用溫度℃ | ≤120 | ≤200 | ||
真空淺漏率 | ≤6.67×10-2PaM3S-1 | |||
法蘭連接尺寸標準 | GB2555～2556-81 | |||
壓力試驗標準 | GB/T13927-92 | |||
DK941X電動真空蝶閥主要零件材料
零件名稱 | 閥體、蝶板 | 閥軸、密封座 | 蝶板密封圈 |
材料 | Q235-A、F鋼板 | 2Cr13、1Cr18Ni9Ti | 三元已丙橡膠、氟橡膠 |
蝶閥的優點如下:
啟閉方便迅速、省力、流體阻力小,可以經常操作。
結構簡單,體積小,重量輕。
可以運送泥漿,在管道口積存液體Z少。
低壓下,可以實現良好的密封。
調節性能好。
訂貨須知：
一、①DK941X電動真空蝶閥產品名稱與型號②DK941X電動真空蝶閥口徑③DK941X電動真空蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
